产品说明

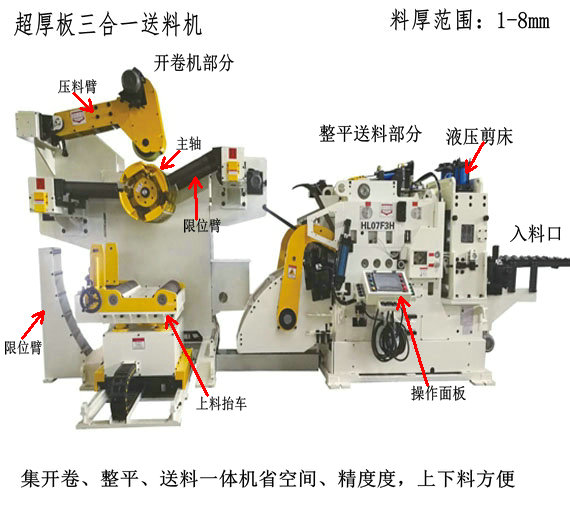

超厚板三合一送料机图片
超厚板三合一送料机由放料整平送料为一体机,占地面积小,可有效的节约空间,结构紧凑,适用厚度1-10mm可调,多用于汽配行业,
三合一自动送料机是一款将设定、程序、运转、保养4大操作集中到触摸屏上一体化管理的,操作方便,让冲压省力,省心,省事
三合一厚板送料机特点:
1、完善健全的电控系统、高精密送料:全套采用进口PLC、伺服马达及配套驱动器,高精度蜗轮减速箱、金属波纹管连轴器,无传动间隙,无转角误差,确保了稳定性和极高精度的送料,精度高达0.02mm。
2、节约占地面积、省空间:三合一送料机具有开卷、矫正整平、送料三功能在一起,无需另配整平机,材料架,主要特点省空间,减少待料区,送料、整平精度更高。
3、耐 用 耐 磨:整平、送料滚筒加工工艺大幅优化改进,材质采用进口轴承钢,经热处理淬火HRC60度后镀硬铬再研磨,提高其尺寸精度及耐磨性。
4. 运行稳定、多重安全保障:料架主轴上由气动托料臂和料架限料杆分别从内外两个方向对卷料限位,使其转动时更加稳定。压料臂上加装卧式马达带动压料轮转动拉紧材料,确保材料不会回弹,最大化保证生产的安全性。卷料开卷控制由传统一组光电改为两组光电,材料只需遮挡其中一组光电就能确保料架停止转动,避免因光电的失灵对设备造成的损坏。
5、上下料方便快捷、安全:配有上料台车把材料安全平稳地移动到开卷机主轴扩缩结构上,在开卷时用来托起材料,方便料带能够顺利地进入整平机。(选配)
6、操作方便易学:操作面板采用彩色液晶显示器,大尺寸的触摸屏,高清晰的操作画面,配合操作安全保护系统即便是初次使用者也能安心操作。
7、省 时 安 全:健全的操作系统人性化设计,将准备工作缩短,先进的自
系统,协助操作者快速掌握本机的操作性能。
8、功 能 多:有100组记忆模组,它可以按照编号把所有调整完毕的数据记在数据库内,随时调取进行调整。
9、节省人工及时间:从上料、入料、挡料、折料、整平、送料、换料都由一机完成,一人在独立控制台上点控化操作即可完成,极大了节省了劳动力,降低了劳动强度。
冲床超厚板三合一送料机参数规格:
型式
HL05F3H
HL06F3H
HL08F3H
HL10F3
材料厚度
1.0-10mm
1.0-10mm
1.0-10mm
1.0-10mm
材料宽度
70-500mm
70-600mm
70-800mm
70-1000mm
送料滚轮
1组
1组
1组
1组
矫正滚轮
上4/下3
上4/下3
上4/下3
上4/下3
出料速度
16-24m/min
16-24m/min
16-24m/min
16m/min
卷料重量
5吨
5/7吨
5/8吨
5/8吨
卷料内(mm)
Φ510-Φ610
Φ510-Φ610
Φ510-Φ610
Φ510-Φ610
卷料外径
Φ1400mm
Φ1400mm
Φ1400mm
Φ1400mm
送料功率
AC22Kw
AC22Kw
AC22Kw
AC22Kw
料架功率
AC5.5Kw
AC5.5Kw
AC5.5/7.5Kw
AC5.5/7.5Kw
卷料扩张方式
油压式
油压式
油压式
油压式
空气压力
5Kg
5Kg
5Kg
5Kg
以上为标准规格,如有与标准规格不同欢迎来电特殊定制,接受非标定做。

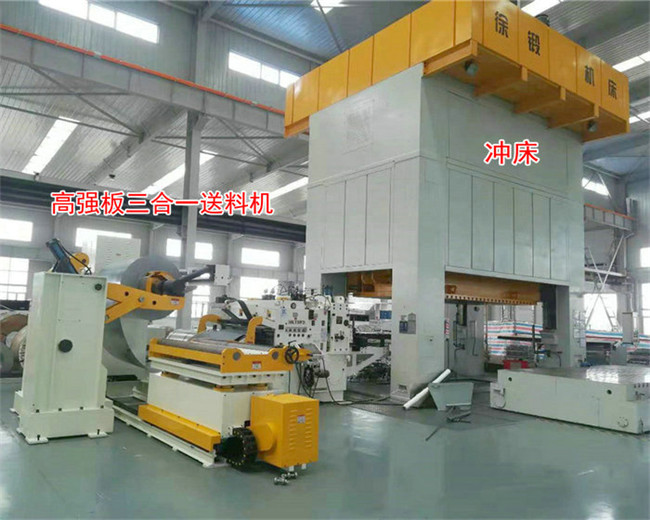

冲床配厚板高强板三合一送料机应用案例
