高强板/高涨力板三合一送料机类别:三合一送料机

简介:三合一送料机是集送料、矫正、料架三机一体全自动送料装置,高技术,高精密,高效率,在冲床周边设备系列产品上可说是矫正送料机的顶点表现,其功能及优点特多,省空间,耐用,操作简单,对特长...

产品说明

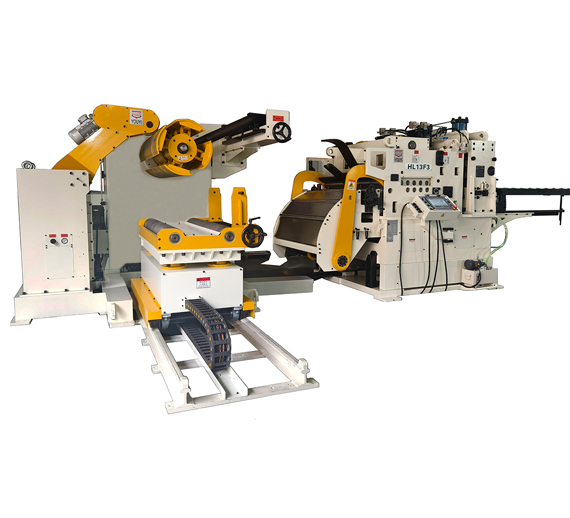

高强板三合一送料机图片

三合一开卷整平送料机

高强板三合一送料机是专门针对料带屈服强度较高的中厚板在冲压中的自动化送料的新型开卷整平伺服送料一体机,夹持轮棍面采用了犁低喷砂电镀硬铬处理,有效地增加了材料与辊轮之间的摩擦力,确保伺服送料过程中不会打滑,以达到送料的高精准性,出口出配备了新型的涂油装置,大化地使材料表面涂油层涂抹均匀,有效保护模具的使用寿命,出料口增加了材料旋转机构,有效的提高了场地的利用率,实现了高板弧和送料能力,设备采用日本伺服系统、气动

元件、轴承以及电器元器件,控制系统采用大尺寸触摸屏,具备大容量用户产品参数信息记忆功能,以及完善的设备故障报警系统,使机器使用寿命更长,工作效率更高,安全系数更可靠。


高强板三合一送料机特点:

1、三合一送料机是集送料、矫正、料架三机一体全自动送料装置,高技术,高精密,高效率,在冲床周边设备系列产品上可说是矫正送料机的顶点表现,其功能及优点特多,省空间,耐用,操作简单,对特长、特宽、较厚材料等效果特别好,在工业界一致被认为先进之自动送料装置。
2、三合一伺服送料机采用电脑NC控制系统,更具人性化的设计.适合各种金属片之送料及矫正;适合0.3-6.0厚之广泛材料,针对节省空间及容易操作而设计。
3、操作面板采用彩色液晶显示器,大尺寸的触摸屏,高清晰的操作画面,配合操作安全保护系统即便是初次使用者也能安心操作。
4、健全的操作系统人性化设计,将准备工作缩短,先进的自动诊断系统,协助操作者快速掌握本机的操作性能。
5、操作方面:从上料、入料、挡料、折料、整平、送料、换料都由一人在独立控制台上点控化操作即可完成,极大了节省了劳动力,降低了劳动强度。
6、配有上料台车:把材料安全平稳地移动到开卷机主轴扩缩结构上,在开卷时用来托起材料,方便料带能够顺利地进入整平机。(选配)
7、带有压料臂装置,当材料上到料架上,压料臂把材料压住,预防打开料卷时材料弹出来伤到人,运行中压紧材料,防止料卷散料


适用材质:

适用于低碳钢板、镀锌板、铝板、铜板、冷轧板、热轧板、不锈钢、铁板,等卷料各种件冲压。


高强板三合一NC送料机机技术参数

型式

HL06F3

HL08F3

HL10F3

HL13F3

 材料厚度

0.6-6mm

0.6-6mm

0.6-6mm

0.6-6mm

 材料宽度

70-600mm

70-800mm

70-1000mm

70-1300mm

 送料滚轮

1

1

1

1

 矫正滚轮

5/下4

5/下4

5/下4

5/下4

 出料速度

16m/min

16m/min

16m/min

16m/min

 卷料重量

5吨

5/7

7

7吨

 卷料内(mm)

Φ450-Φ530

Φ450-Φ530

Φ450-Φ530

Φ450-Φ530

 卷料外径

Φ1400mm

Φ1400mm

Φ1400mm

Φ1400mm

 送料功率

AC7.5Kw

AC11Kw

AC11Kw

AC15Kw

 料架功率

AC2.2Kw

AC3.7Kw

AC3.7Kw

AC3.7Kw

 卷料扩张方式

油压式

油压式

油压式

油压式

 空气压力

5Kg

5Kg

5Kg

5Kg

 送料高度

客户指定±100

客户指定±100

客户指定±100

客户指定±100

注:设备颜色可按客户指定,需要更详细沟通4008610616,佑亿送料机厂家免费根据客户要求提供适用又经济生产方案
