产品说明
中板三合一送料机图片
中板三合一送料机适用料厚范围:0.5-4.5mm,材料厚超过4.5mm可选用厚板三合一送料机,

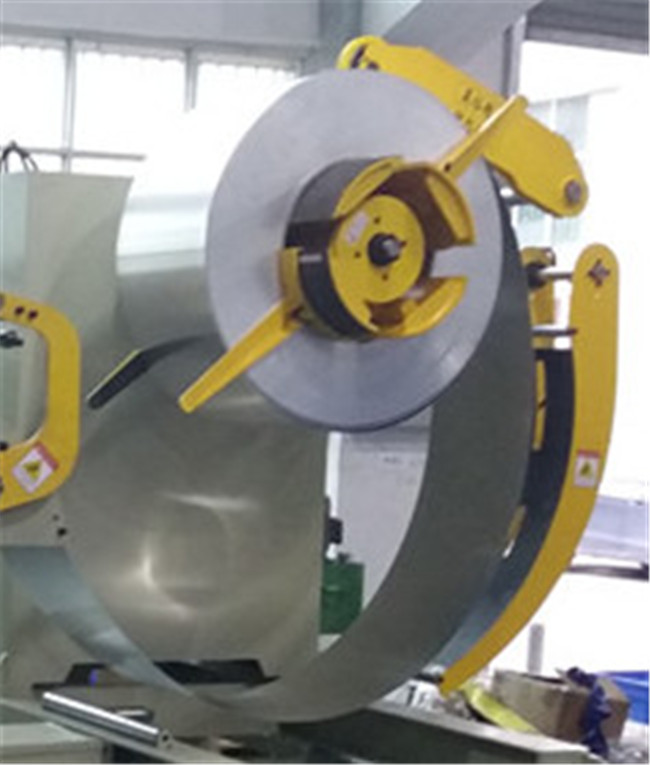

佑亿三合一送料机都有加装压料臂:当材料上到料架上,压料臂把材料压住,预防打开料卷时材料弹出来伤到人及运行中压紧材料,防止料卷散料(不会担心材料弹出伤人问题)

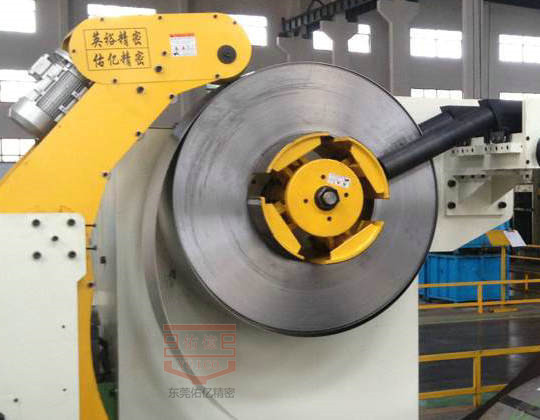

三合一中配有托料装置:当料卷开卷时托举料头,结合入料压臂使其平顺送入整平装置

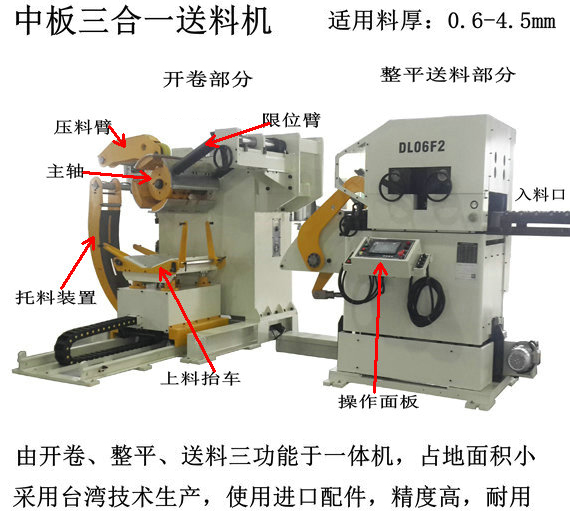

中板三合一开卷送料机特性:
1、三合一送料机集送料、矫正、料架三机一体全自动送料装置,高技术,高精密,高效率,在冲床周边设备系列产品上可说是矫正送料机的顶点表现,其功能及优点特多,省空间,耐用,操作简单,对特长、特宽、较厚材料等效果特别好,在工业界一致被认为先进之自动送料装置。
2、滚轮整平机与送料机安置于同一机台上,可减少送料与整平时误差达到高精度要求,安装时方便且不占空间
3、 中板三合一送料机整平辊放松部分由标准型的由气缸来完成放松改为活塞缸完成放松,适用于料厚0.3mm~4.5mm、宽度70mm~1500mm的卷料的冲压整平送料。

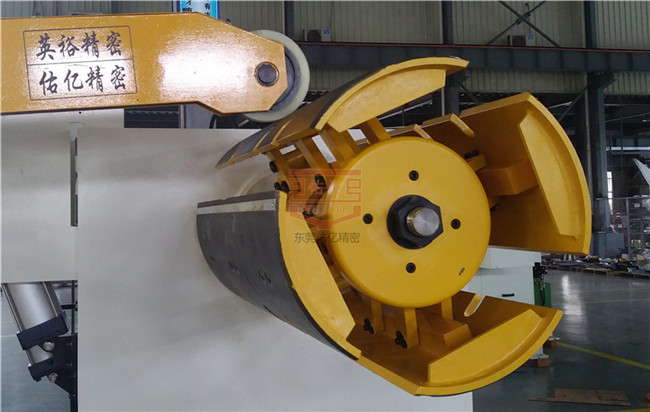

4、料架主轴采用油压扩张系统,料卷卷筒采用楔形式滑块结构,自动锁紧,放松卷料,放料宽度由两挡料辊用螺杆进行调节,放料时由气缸提升外挡料辊避让材料,方便进行材料的装卸,可靠性高,劳动强度低,安全性好,并配备压料臂,使材料不会松散,放料采用对射光电感应系统,自动放料,同时采用气动托起材料,控制材料的弧度使入料顺畅。
5、采用二棍夹送压料结构型式,电机经减速器、带动上下夹送辊工作,把料头送进校平主机。
6、整平采用四蜗轮蜗杆进行调节,由手轮旋转蜗杆传动蜗轮,带动上滑块进行升降,准确显示调整量。
7、整平放松采用偏心式结构,采用双气缸实现,整平时气缸通气,上滑块由气缸活塞带动压下,放松时,气缸由提升滑块放松材料。因放松时排气管路中安装有极速排气阀,故放松速度快。
8、蜗轮升降装置,使送料高度在100范围内调整适用于客户不同规格的产品模具高度,调整方便省力可靠。
冲床加装三合一送料机的好处:
1、高精度:杜绝产品过长过短送料
2、高效率:一分钟送料可达18米是人工送料的5倍
3、省材料:材料利用率高达85%以上并减少储存空间
4、省时间:节省换料时间提升生产效率
5、省人工:多人看一台冲床、剪板机转化成由一人可操控多台冲压自动化生产线,且无工伤,为企业大大减少成本。
选购配置
■送料线高度电动调节装置;
■油压自动上料台车;
■给油功能
■剪切功能

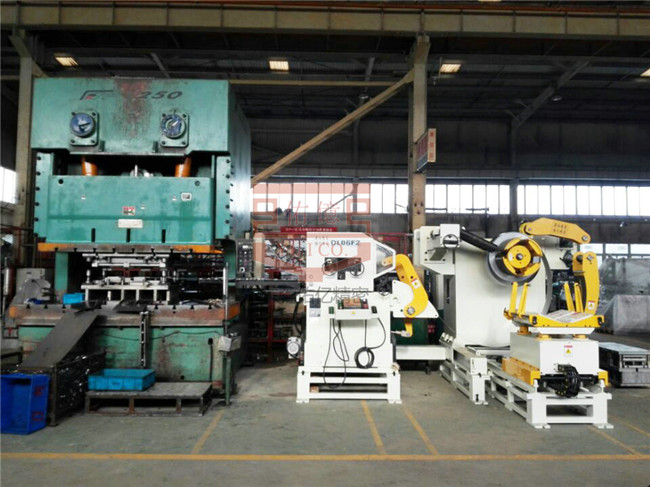

中板三合一伺服送料机配冲床安装实例

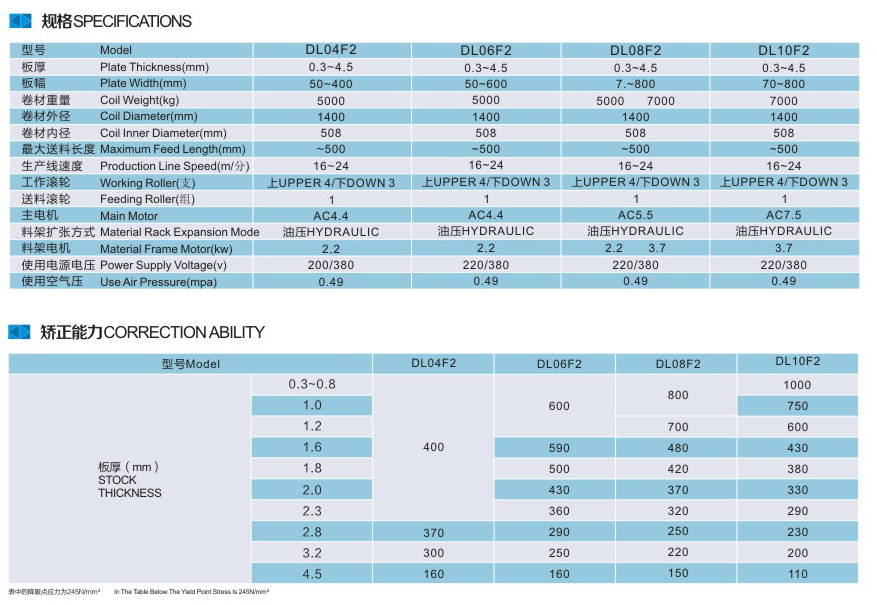

中板三合一送料机参数规格表:
以上是标三合一标准参数规格,如有不同可来电按客户要求定制4008610616
