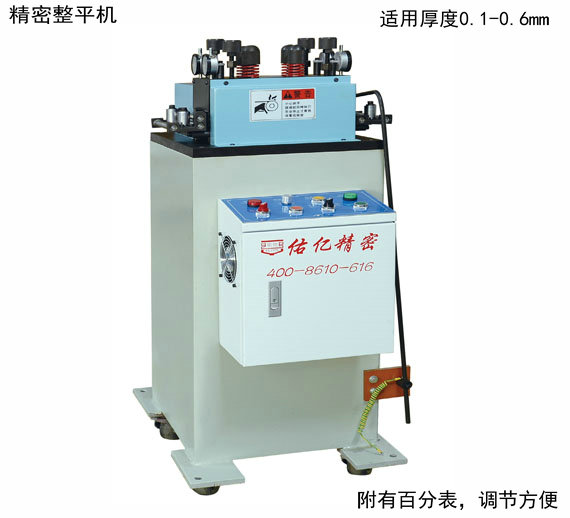

精密整平机SNL款类别:材料整平机

简介:精密整平机整平为上下同步传动,避免表面刮伤和压伤

产品说明

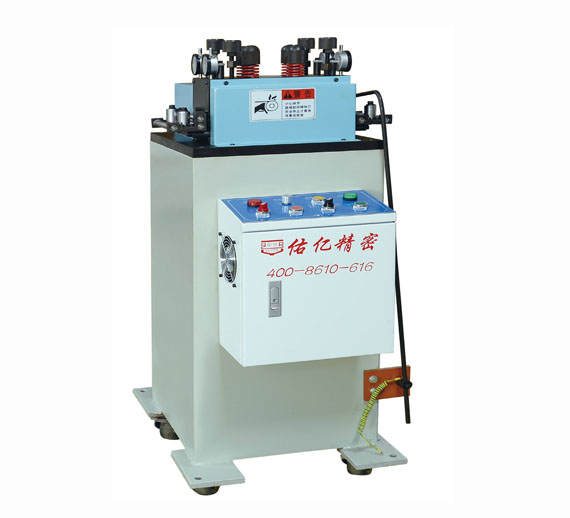

精密矫正机

精密整平机特点:


1、专门针对需高精度冲制之中等薄材料产品而设计。因卷料未经过整平并消除应力是无法生产出良好产品的,因而矫正机的性能在生产中起着关键作用。

2、是特别设计予需要矫正薄不锈钢、铜片、铁片及铝片等厚度较薄之材料,可以达到好的整平效果。

3、整平轮全部采用SUJ2进口材质制造,热处理HRC60°,再镀硬铬后研磨,确保硬铬层的均匀及每条轴的圆柱度公差。

4、整平调整采用浮动四点平衡微调装置,附有百分表,可迅速地找到整平。

5、内部除上下整平滚轮外,另加装整平辅助轮,以防止整平滚轮因压力过大而弯曲变形,加强整平滚轮之整平强度及寿命并提升板材表面平坦度要求。

6、 精密整平机上下滚轮全传动,避免常规机型上滚轮被动转动而造成的功率损耗及划伤材料表面等病弊。

7、精密整平机使用润滑系统的添加使机器的寿命延长,并可使机器长时间处于精密的工作状态。

8、上下滚轮座采用垂直分离设计,方便滚轮清洁保养。(选配)

精密矫正机技术参数


型式

SNL-100

SNL-200

SNL-300

STL-100

STL-200

STL-300



mm

100

200

300

100

200

300

送料厚度

mm

0.1-0.6

0.1-0.6

0.1-0.6

0.1-0.6

0.1-0.6

0.1-0.6

矫正速度

m/min

15

15

15

15

15

15

马达规格

HP

1/2HP

1/2HP

1HP

1/2HP

1/2HP

1HP

轮子直径

mm

ø20

ø20

ø20

ø20

ø20

ø20

滚轮数量

PCS

-

-

-

3/3上下

3/3上下

3/3上下

细矫数量

pcs

9/10上下

9/10上下

9/10上下

9/10上下

9/10上下

9/10上下

段式

单段式

双段式

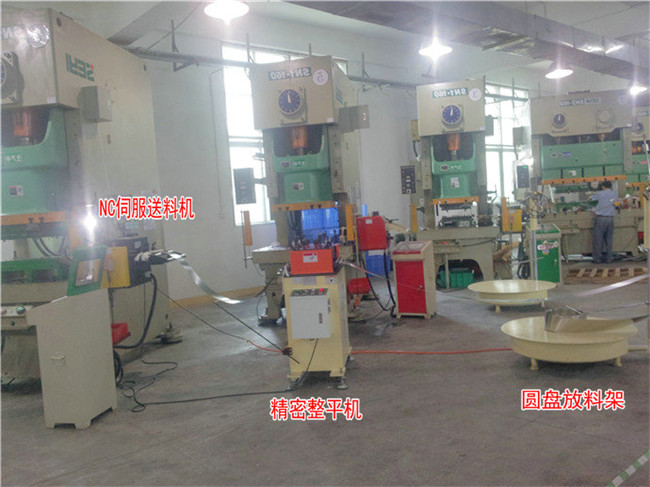

精密整平机与NC伺服送料机,圆盘放料机配冲床生产线实例
