双段六重式伺服精密整平机-精密整平机-东莞市佑亿精密自动化设备有限公司

双段式六重式精密整平机产品特点

1、设备采用“双段整平 + 六重支撑结构”设计，通过多组小直径精密整平辊配合中间支撑辊，实现对材料内应力的深度释放，有效改善材料波浪、翘曲、等问题，确保材料进入冲压工序前达到高平整度状态。

2、设备主体采用高碳钢板焊接结构，经高温回火处理后精密加工，整体刚性强、抗变形能力高。

3、设备采用PLC + 触摸屏数控系统，配合多组伺服电机进行整平间隙调节。实现：数控间隙调节，微米级定位，高重复整平精度，参数快速切换。

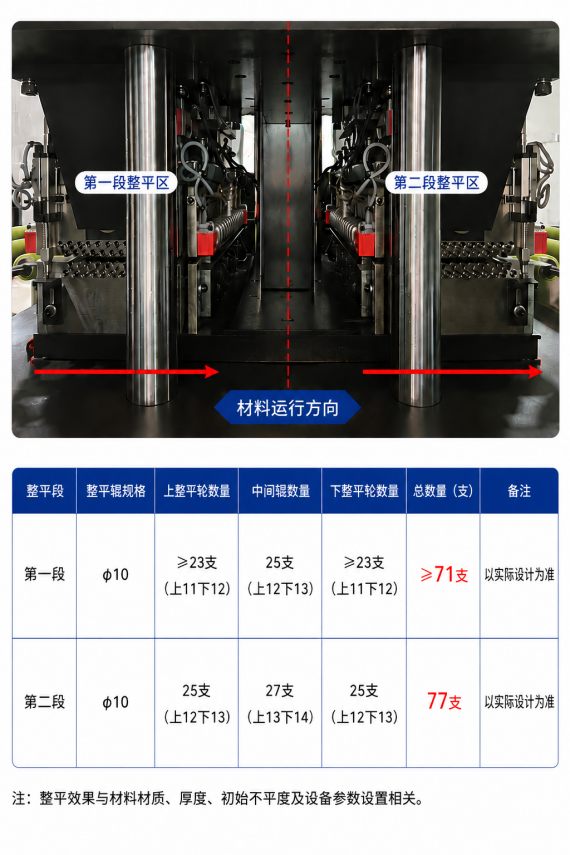

4、设备采用前后双段式整平设计，通过第一段预整平与第二段精整平相结合，有效消除材料内部残余应力，大幅提升整平效果。相比传统单段整平机，双段结构能够更好地解决：S型蛇形、波浪边、翘曲变形、材料回弹、特别适用于高难度复合材料整平。

5、设备采用六重式精密整平结构整平辊-中间辊-上下支撑辊多层支撑设计可有效防止整平辊受力变形，提高整平稳定性。同时通过密集支撑结构，大幅减少辊间空隙，实现无辊印，无压痕。

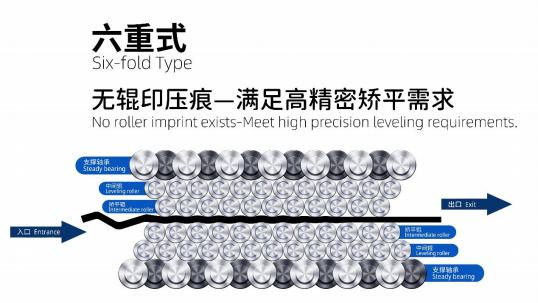

双段式六重式精密整平机原理图

双段六重式精密整平机技术参数

项目	参数
设备型号	YOUSTL10-250-48
适用料宽	≤250mm
适用料厚	0.05-0.5mm
整平速度	0-10m/min
整平结构	双段六重式
整平辊直径	φ10mm
整平精度	T0.05mm不锈钢材料测试参考：任意100mm×100mm范围内平面度≤0.15mm（最终精度视材料状态而定）
调节方式	数控伺服调节
传动方式	万向节传动
控制系统	PLC+触摸屏
使用电压	AC380V
总功率	约1.8KW
