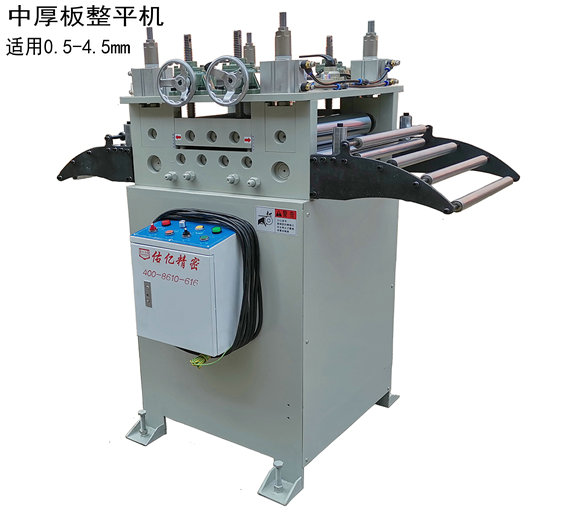

产品说明
佑亿整平机轮子都是40铬实心材料挖空材质，经热处理镀硬铬再研磨，加丝多次，硬度高，耐磨性优，寿命长，经本机矫正、整平后，光滑平顺无压痕不损材料表面。
厚料整平机结构：
一般整平机以上四下五或上三下四这种排列为主。并在前后配有移送辊轴。上部有手柄可对整平厚度精度作精细调节
卷料厚板矫正机特点：
1、结构稳定：整平调节装置内蜗轮蜗杆结构紧凑，传递平衡，且具有反行程自锁功能。由于安装了单向推力球轴承，能够承受轴向力，导向平稳，可以承受高冲击等影响。
2、可单独使用，同时可配合MT型、CR型材料架一并使用，效果良好。
3、采用大型气缸压料，矫正调节采用同步蜗轮、蜗杆调节，手柄转动一圈，矫正上轮仅下降1mm可作精细的调整。
4、高刚性机械结构，大马力的输出，可作高速稳定的送料，提高生产效率，延长设备使用年限。
5、整平轮为上下同步传动，避免表面刮伤和压伤
6、采用日本电滚接触挚及电子零件,故障少,寿命长。
选配
1、变频器
2、机头可定做掀开式
厚板整平机技术参数
|
型 式 |
HCL—150 |
HCL—200 |
HCL—300 |
HCL—400 |
HCL—500 |
HCL—600 |
HCL—800 |
|
HCL—150A |
HCL—200A |
HCL—300A |
HCL—400A |
HCL—500A |
HCL—600A |
HCL—800A |
|
|
最大宽度mm |
150 |
200 |
300 |
400 |
500 |
600 |
800 |
|
材料厚度mm |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
|
1—6 |
1—6 |
1—6 |
1—6 |
1—6 |
1—6 |
1—6 |
|
|
矫正速度m/min |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
|
减速机 |
1：30 |
1：30 |
1：30 |
1：30 |
1：30 |
1：30 |
1：30 |
|
马达HP |
3 |
3 |
3 |
3 |
5 |
5 |
7.5 |
|
3 |
3 |
3 |
5 |
5 |
7.5 |
7.5 |
|
|
送料滚轮
|
Φ90×2 Φ120×2 |
Φ90×2 Φ120×2 |
Φ90×2 Φ120×2 |
Φ90×2 Φ120×2 |
Φ90×2 Φ120×2 |
Φ90×2 Φ120×2 |
Φ90×2 Φ120×2 |
|
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
|
|
矫正滚轮 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
|
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
