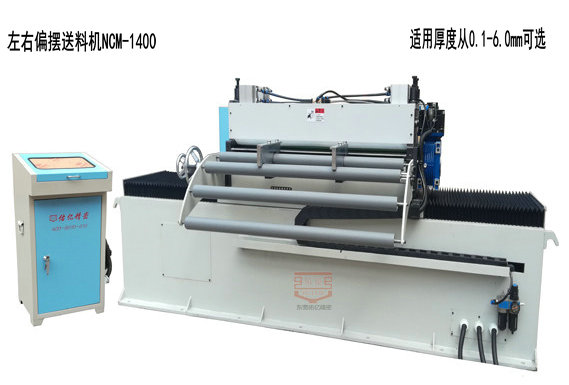

冲床偏摆送料机NCF-1400类别:冲床送料机

简介:偏摆送料机主要是省材料,可以自动实现下料时圆圆互冲或排排冲之目的,提升材料利用率,降低生产成本 200 300 400 500 600 800 1000 1300 材料厚度(mm) 0.3-6.0 0.3-6.0 0.3-6.0...

产品说明


伺服偏摆送料机自动偏摆送料机主要是针对圆片、方片金属自动移位送料生产线下料,节省材料提高效率而设计制作,高产出、高效率、高精度、能耗低、全自动化控制


偏摆送料机特点:

1、双向移位式交替送料,效率高,节省成本:左右偏摆送料机根据冲压圆片直径的不同,可以随机调整设置移位参数,确保圆圆互切式冲压下料,以较大化的利用材料,节约生产成本,且设备可以根据冲压圆片大小的不同,自动进行排布角度计算,保证大大节省材料。

 2、使用范围广,适用材料种类多:左右偏摆送料机适合各种薄板以及厚板的圆片冲压送料,材料厚度范围一般在0.3-6.0mm,材料宽度可达到1800mm,下料圆片直径可达1000mm。

 3、下料精度高,误差可控范围小:左右偏摆送料机采用三凌PLC来控制设备的电控系统,电机系统与送料机滚筒用同步带轮连接,从而实现送料滚筒的精准控制,另外一套伺服马达系统与精密滚轮丝杆用同步带连接,从而完成精准的左右移位控制。在左右偏摆送料机连续圆片冲压的过程中,圆片边角之间的距离可设置在0.5mm以内,且设备误差可控在正负0.08mm以内,可以满足高精密材料的冲压生产。

 4、设备操作简便,自动化程度高:在冲压生产过程中,只需要在触摸屏上输入材料的厚度、宽度以及下料圆片的直径、送料步距等参数后,即可计算出送料的距离以及冲压间距,操作简便,真正实现了全自动化操作使用。


机适用行业:

设备适用于厨具,消防瓶、储气罐行业,洗衣机、离合器、汽车配件、家电配件、刀具、热水器内胆、水泵叶轮、不锈钢餐盘、电机冲片、厨卫小家电、灯饰制品类冲压下料行业。


冲床偏摆送料机技术参数:

型式

NCM-200

NCM-300

NCM-400

NCM-500

NCM-600

NCM-800

NCM-1000

NCM-1300

材料宽度(mm)

200

300

400

500

600

800

1000

1300

材料厚度(mm)

0.3-6.0

0.3-6.0

0.3-6.0

0.3-6.0

0.3-6.0

0.3-6.0

0.3-6.0

0.5-6.0

送料辊直径(mm)

90

90

90

90

90

120

120

160

偏移距离(mm)

200

300

400

500

600

800

1000

1300

料卷扩张方式

手动/液压

手动/液压

手动/液压

手动/液压

手动/液压

手动/液压

手动/液压

手动/液压

送料伺服马达(KW)

1

1.5

1.5

2

2

4.4

5.5

7.5

偏摆移位伺服(KW)

1

1.5

1.5

2

2

4.4

5.5

7.5

以上为标准参数规格,如有不同请来电咨询接受各种送料机非标定制,目前已研发出料宽为1.8米偏摆送料机,欢迎来电咨询

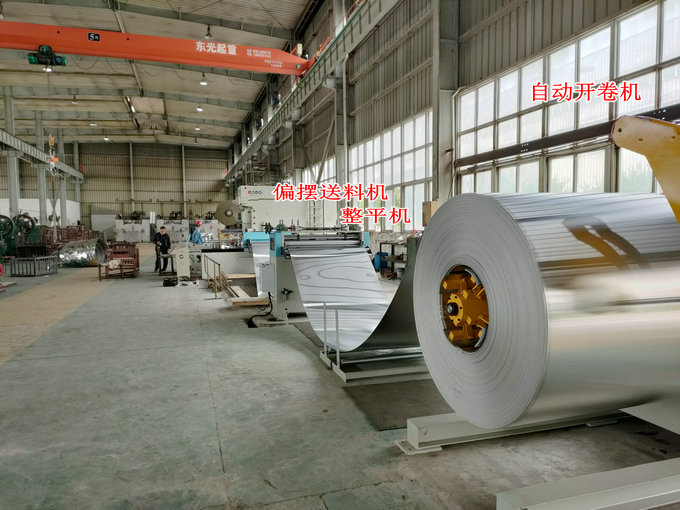

左右移位偏摆送料机配冲床自动化冲压生产线实例
