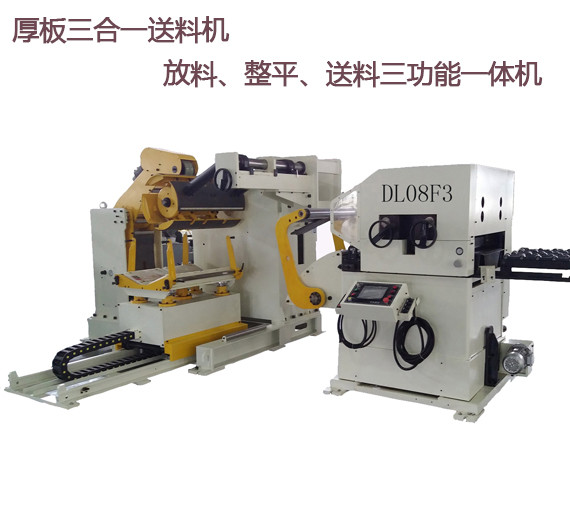

厚板三合一开卷整平送料器(0.6-6.0mm)类别:NC伺服送料器

简介:三合一送料器采用三位一体式结构,由自动材料架(开卷机)、自动材料矫平机、数控送料机、剪刀架等部分组成,可实现由卷料开卷、矫正整平、精确送料、剪切片料,

产品说明


行业别名:三合一送料机也叫三合一送料器

适用料厚:0.6-6.0mm可调


三合一送料器采用三位一体式结构,由自动材料架(开卷机)、自动材料矫平机、数控送料机、剪刀架等部分组成,可实现由卷料开卷、矫正整平、精确送料、剪切片料,

适用于与冲床连续模冲压、普通剪板机连续剪板。

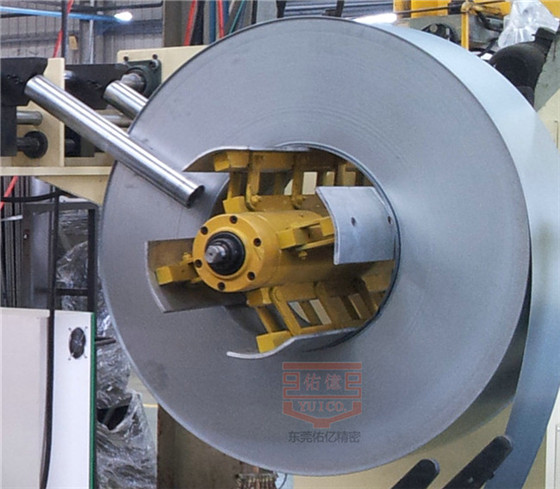

三合一送料机挡料轮装置



三合一送料机装有滚筒式料卷挡料轮装置

功能:用于料卷的宽度定位

优点:此装置有别于一般的A型铁,对材料固定中心及散卷现象有很大帮助

特别注意:若无此装置,料卷会左右摆动,造成安全隐患

三合一开卷整平送料器特点:

1、采用日本进口伺服马达及配套驱动器,精度高达0.02mm,简称三合一送料机。

2、三合一整平送料机具有放料、整平、送料三功能在一起,无需另配整平机,材料架,主要特点省空间,送料、整平精度更高。

3、方便上下材料且安全,选配有上料台车:把材料安全平稳地移动到开卷机主轴扩缩结构上,在开卷时用来托起材料,方便料带能够顺利地进入整平机。

4、厚板三合一送料器可根据客户需求订制成多段送料,每组提供999次冲压次数。

6、送料滚轮及整平轮经特殊热处理,硬度高(HRC62度)、耐磨、寿命长。

7、操作面板采用彩色液晶显示器,大尺寸的触摸屏,高清晰的操作画面,配合操作安全保护系统即便是初次使用者也能安心操作。

8、健全的操作系统人性化设计,将准备工作缩短,先进的自动诊断系统,协助操作者快速掌握本机的操作性能。

9、操作方面:从上料、入料、挡料、折料、整平、送料、换料都由一机完成(省空间),一人在独立控制台上点控化操作即可完成,极大了节省了劳动力,降低了劳动强度。

适用材质:

用于钢带如低碳钢板、镀锌板、铝板、铜板、冷轧板、热轧板、不锈钢、铁板、酸洗板、高强度冷轧板等金属卷料



厚板三合一开卷整平送料器技术参数表:

型式

DL04F3

DL06F3

DL08F3

DL10F3

DL13F3

 材料厚度

0.6-6mm

0.6-6mm

0.6-6mm

0.6-6mm

0.6-6mm

 材料宽度

70-400mm

70-600mm

70-800mm

70-1000mm

70-1300mm

 送料滚轮

1

1

1

1

1

 矫正滚轮

4/下3

4/下3

4/下3

4/下3

4/下3

 出料速度

16m/min

16m/min

16m/min

16m/min

16m/min

 卷料重量

5吨

5吨

5吨

7吨

8吨

 卷料内(mm)

Φ450-Φ530

Φ450-Φ530

Φ450-Φ530

Φ450-Φ530

Φ450-Φ530

 卷料外径

Φ1400mm

Φ1400mm

Φ1400mm

Φ1400mm

Φ1400mm

 送料功率

AC5.5Kw

AC5.5Kw

AC7.5Kw

AC11Kw

AC11Kw

 料架功率

AC2.2Kw

AC2.2Kw

AC3.7Kw

AC3.7Kw

AC3.7Kw

 卷料扩张方式

油压式

油压式

油压式

油压式

油压式

 空气压力

5Kg

5Kg

5Kg

5Kg

5Kg

 送料高度

客户指定±100

客户指定±100

客户指定±100

客户指定±100

客户指定±100


目前本公司已开发宽度2米,载重20吨三合一送料机,欢迎来电咨询4008610616
