汽车零部件冲压自动化三合一送料机现场作业指导书
2023-10-24(678)次浏览

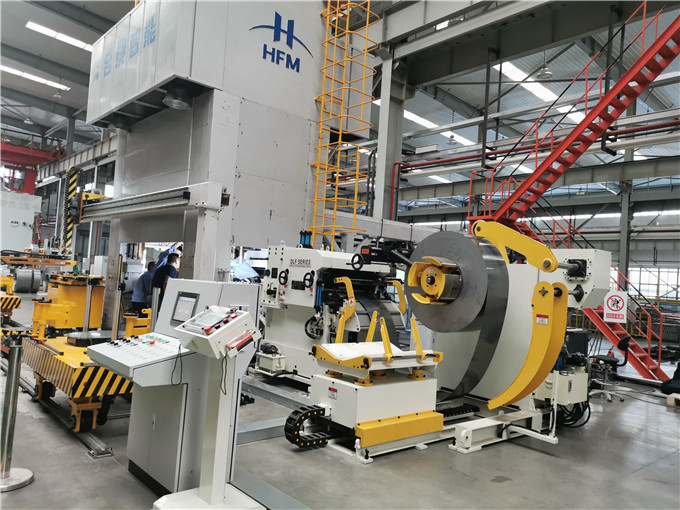

三合一开卷整平送料机是一种卷料自动化设备，能够快速地将各种金属卷料开卷、整平、送料后送入冲床中进行冲压加工，可将传统的单一片料加工升级为连续化冲压加工，提高生产效率。那么三合一开卷整平送料机有哪些作业注意事项呢？
1、冲床落位后，装好模具，将三合一送料机置于进料一端、将主机四周固定螺丝拉开、按下操作控制面板上的机架升或降的按纽，主体自动上下对好材料出料高度后将固定螺丝紧固。
2、将料卷置于三合一送料机台车之上，用手动阀将料架挡料轮升起并根据料宽调好料架挡料轮宽度启动台车将卷料套入已缩小的料架瓦片上启动扩张，液压系统撑住卷料内孔台车降下并退回原位。
3、放下挡料轮及将压料轮压下后开卷。
4、抬起入料导弧装置，启动料架则材料自动沿导弧曲线行至三合一送料机主机进料口。
5、抬起料头压平装置，待料至压料处时压下，此时材料自动进入矫正部，从出料口送出至模具处。
6、调整好送料时间及放松时间（定、尺剪切不用放松）并于人机接口上输入送料长度及生产数量。
7、放下入料光弧使光电感应开始工作，开机试产一至两块，确认长度无误后开始连续生产至完成加工量。
8、运转前的准备工作完成后才能进行正式的连动运转工作。
9、将送料机的工作方式选择开关选择在自动方式，此时如果冲压设备已经准备好具备连动条件且送料机也准备好时送料机上的OK指示灯将点亮。
10、送料机的OK指示灯点亮时在冲压设备侧启动冲床可开始连动送料动作。
11、连续运转前先用冲压设备的安全一行程模式检查送料机的送料动作正常，运行几次正常后才能用冲压设备的连续运行模式连动运行。
最后，三合一送料机采用触摸屏与手持遥控盒作为主要的操作部件，将三合一送料机需要的大部分操作、设定、信息显示等功能集中用触摸屏来实现，而手持遥控盒则有两个，其中1个控制料架部分与台车，另一个控制整平送料机部分。
