在金属卷料冲压加工过程中，开卷、整平和送料是影响生产连续性与材料加工质量的重要环节。对于汽车零部件、五金冲压、电器配件及金属结构件等生产场景，如果各设备之间的参数不匹配，容易出现材料输送不稳定、整平效果不理想、送料位置偏差以及换卷等待时间较长等问题。

为了提高卷料加工的连续性，企业可以根据材料规格、冲压工艺及生产节拍，将双头开卷机、整平机和伺服送料机组合成一套自动化送料生产线。

那么，这三种设备分别承担什么任务？设备之间应该如何配合？在生产线规划和选型过程中，又需要重点关注哪些问题？

一、双头开卷机、整平机和伺服送料机分别承担什么任务？

一套完整的卷料冲压自动化送料生产线，通常由开卷、材料整平、定长送料及冲压加工等环节组成。不同设备各司其职，共同完成从卷料到冲压成形的材料输送过程。

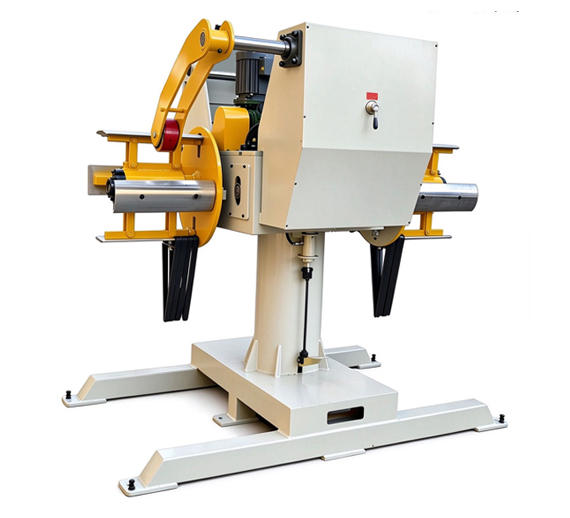

1. 双头开卷机：负责卷料支撑与连续开卷

双头开卷机主要用于安装、支撑和释放金属卷料。与单头开卷机相比，双头结构具备两个卷料安装工位，可以根据具体机型的设计，在一个工位供料期间提前准备另一工位的备用卷料。

当当前卷料加工完成后，设备可按照其规定的切换方式转换工位，减少部分重复上料操作造成的等待时间。

在整条生产线中，双头开卷机需要根据下游设备的材料消耗速度稳定释放卷料，避免开卷过快造成材料堆积，或者开卷不足导致材料受到不必要的拉扯。

2. 整平机：改善卷料平整状态

金属卷料在卷绕、运输和存放过程中可能产生不同程度的弯曲、翘曲或残余应力，直接进入冲压工序可能影响后续送料和产品成形质量。

整平机通过多组整平辊对材料进行连续弯曲校正，改善材料的平整状态，为后续定长送料和冲压加工创造条件。

整平效果与材料厚度、宽度、材质、屈服特性、辊轮结构及整平参数等因素有关。对于高强度材料、较厚板材或对平整度要求较高的工件，需要结合具体工艺选择适合的整平设备。

3. 伺服送料机：按照设定长度精准输送材料

伺服送料机主要负责将材料按照预设的送料长度和节拍输送至冲床模具位置。

设备通过伺服驱动系统和相应的控制装置执行送料指令，可根据冲压工艺设置送料长度、送料速度及相关运行参数。

送料精度不仅取决于伺服系统，还会受到材料表面状态、夹持方式、送料辊磨损、机械间隙、控制参数和模具定位等因素影响。因此，选型时需要结合实际材料及冲压要求综合评估。

二、双头开卷机、整平机和伺服送料机如何组成自动化生产线？

在常见的卷料冲压生产方案中，设备可以按照以下流程布置：

双头开卷机 → 整平机 → 伺服送料机 → 冲床及冲压模具

双头开卷机负责释放卷料，材料经过整平机校正后，由伺服送料机按照设定长度送入冲床模具，完成冲孔、落料、弯曲或其他冲压工序。

在实际项目中，开卷机与整平机也可以采用一体式结构，具体配置应根据设备型号和生产需求确定。

第一步：双头开卷机释放卷料

操作人员将卷料安装在开卷工位，并按照设备要求完成涨紧、固定和材料引导等操作。

生产开始后，开卷机根据下游材料消耗情况释放卷料。对于带有相应控制功能的设备，可以通过与下游设备配合，调节开卷动作，减少材料过度拉扯或松散堆积。

第二步：整平机校正材料

材料从开卷机输出后进入整平机，通过整平辊组进行连续校正。

操作人员需要根据材料厚度、宽度及材质调整整平参数，并通过试运行检查材料是否存在明显波浪、弯曲或表面损伤。

如果整平辊压力设置不合理，可能影响整平效果，甚至对材料表面造成压痕。因此，整平参数应以材料特性和实际工艺验证结果为准。

第三步：伺服送料机定长送料

经过整平的材料进入伺服送料机。设备根据冲床及模具所需的送料长度执行送料指令，使材料按照设定节拍进入加工位置。

在这一环节，需要重点检查送料长度、送料方向、夹持状态以及材料与模具之间的定位关系。

对于连续冲压生产线，还需要确认送料动作与冲床运行节拍之间的协调关系，避免送料时机不正确导致材料定位异常。

第四步：冲床完成冲压加工

当材料到达设定位置后，冲床按照相应的控制逻辑完成冲压动作。随后，伺服送料机执行下一次送料，重复完成连续加工过程。

需要注意的是，实际生产线的运行逻辑应由整线控制方案决定，并配备必要的安全联锁和异常停机措施，不能仅依靠单台设备独立运行来保证整线协调。

三、双头开卷机与整平机、伺服送料机搭配时，需要关注哪些匹配问题？

设备组合并不只是将三台机器连接起来，还需要保证各环节的加工能力、材料输送路径和控制方式相互匹配。

1. 材料规格是否与设备能力相符

选型前需要明确材料种类、厚度、宽度、卷料内径、外径及最大重量。

双头开卷机的承载能力应满足卷料重量要求；整平机需要适应材料厚度和宽度；伺服送料机则应根据材料尺寸、送料长度和目标精度进行选择。

如果某一台设备的能力不足，即使其他设备参数较高，也可能限制整条生产线的运行效果。

2. 开卷速度与下游送料需求是否协调

开卷机负责释放材料，伺服送料机则按照冲压工艺间歇或连续输送材料，两者的动作模式并不完全相同。

如果开卷速度与材料消耗量不匹配，可能导致材料过度拉紧、松散堆积或供料不稳定。

因此，整线设计需要根据开卷机控制方式、材料缓冲空间及下游设备节拍，确定合理的速度协调方案。

3. 整平能力是否满足冲压工艺要求

不同材料的弹性、厚度和屈服特性不同，对整平辊结构和调节范围的要求也不同。

例如，薄规格金属材料需要关注辊轮间隙调节和表面保护；较厚或强度较高的材料，则需要重点核对整平机的结构强度、辊轮配置和驱动能力。

对于铝材、铜材或镜面材料等对表面质量要求较高的工件，还应关注辊轮表面状态、材料接触部位和清洁维护方式。

4. 送料长度与冲床模具要求是否一致

伺服送料机的选型需要考虑单次送料长度、材料宽度、厚度、目标送料精度以及冲床生产节拍。

送料参数设置完成后，应通过试运行和实际冲压验证送料长度及定位稳定性。

如果模具对送料位置要求较高，还需要同时检查材料导向、模具定位结构及送料机夹持状态，不能单纯依靠提高伺服控制精度解决所有定位问题。

5. 控制系统与安全联锁是否完善

自动化生产线需要协调开卷、整平、送料和冲床等设备的运行状态。

项目规划时应明确各设备之间的启停逻辑、异常报警、故障停机及恢复流程，并根据实际方案配置必要的检测与安全防护装置。

双头开卷机的工位切换尤其需要考虑人员操作安全、备用卷料固定状态及下游供料条件，确保切换动作符合设备设计要求。

四、哪些生产场景适合采用这套自动化送料方案？

双头开卷机、整平机和伺服送料机的组合，适用于需要从卷料连续供料并进行定长冲压加工的生产场景。具体配置应根据材料规格和工艺需求确定。

汽车零部件冲压

汽车零部件生产中，部分支架、连接件、加强件及其他金属冲压件采用卷料加工。通过开卷、整平和定长送料的合理配合，可以减少人工搬运片料的操作环节，并改善连续供料的组织方式。

五金配件及电器零件加工

对于批量生产的五金件、电器结构件和金属安装件，使用卷料自动送料方案，可以按照模具要求连续输送材料，适用于具有稳定生产需求的冲压工序。

金属板材连续冲压

对于需要连续冲孔、落料或成形的金属材料，可根据材料厚度、宽度及冲压工艺选择适配的开卷、整平和伺服送料设备，提升材料输送环节的自动化程度。

如果生产线换卷频率较低，或者工件采用单张板材加工，则需要结合实际生产方式评估是否有必要采用双头开卷机。

五、如何合理规划双头开卷机自动化生产线？

在采购设备前，企业应先梳理实际生产需求，再确定设备配置，避免出现设备能力过剩或无法满足生产要求的情况。

建议重点确认以下内容：

第一，明确材料参数。 提供材料类型、厚度范围、最大宽度、卷料内外径和最大卷重。

第二，确定冲压工艺。 明确冲床吨位、模具类型、单次送料长度、生产节拍及产品精度要求。

第三，选择适合的整平与送料方案。 根据材料特性确定是否需要独立整平机，以及伺服送料机的规格和控制方式。

第四，核对设备布局。 根据车间空间、卷料搬运方式、材料输送方向和操作通道确定设备安装位置。

第五，确认整线控制要求。 明确开卷与送料之间的协调方式、冲床信号对接、异常停机及换卷流程。

第六，进行试运行验证。 在条件允许的情况下，使用实际材料进行调试，检查开卷稳定性、整平效果、送料精度和设备之间的动作配合。

通过以上步骤，可以让设备选型更加贴近真实生产需求，为后续稳定运行和维护管理打好基础。

六、双头开卷机自动化生产线如何发挥更好的生产效益？

双头开卷机、整平机和伺服送料机分别承担开卷、材料校正和定长送料任务。只有材料参数、设备能力及控制逻辑相互匹配，才能发挥整线自动化的作用。

其中，双头开卷机可以通过备用工位提前准备卷料，减少部分换卷等待；整平机帮助改善材料平整状态；伺服送料机按照冲压工艺要求执行定长送料。三者配合后，可以减少卷料加工过程中的部分人工操作，提高材料输送环节的连续性。

对于需要进一步提高生产效率的企业，还可以结合冲床吨位、模具工艺和产品结构，评估是否需要增加上料小车、材料检测装置或其他自动化辅助机构。

结语

双头开卷机、整平机和伺服送料机组成的自动化送料生产线，能够将卷料开卷、材料整平和定长送料等工序衔接起来，为连续冲压加工提供稳定的材料输送基础。

在设备选型时，企业不仅要关注单台设备的参数，还应综合考虑材料规格、整线节拍、送料精度、工位切换方式和现场布局。
