产品说明

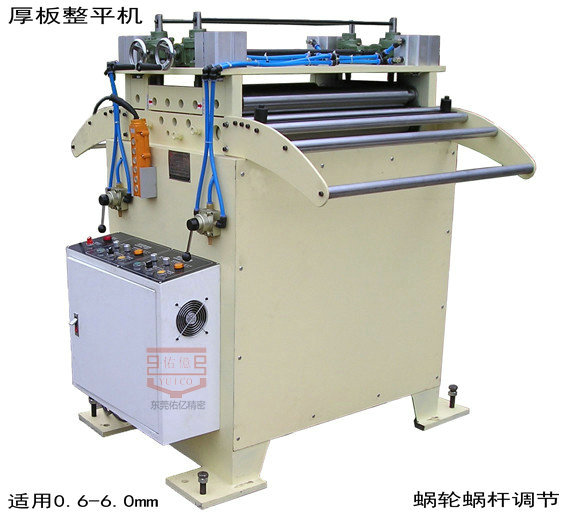

名称:厚板整平机
优点:此款适用于厚材料(厚0.5-6mm)
厚板整平机采用蜗轮蜗杆的调节方式优势:
结构稳定:整平调节装置内蜗轮蜗杆结构紧凑,传递平衡,且具有反行程自锁功能。由于安装了单向推力球轴承,能够承受轴向力,导向平稳,可以承受高冲击等影响。
厚板整平机特点:
1、矫正轮使用实心轴承钢,高频热处理后研磨、镀硬铬,经本机矫正后光滑平顺无压痕,不损材料表面。
2、厚板矫正机机可单独使用,同时可配合MT型、CR型材料架一并使用,效果良好。
3、采用大型气缸压料,矫正调节采用同步蜗轮、蜗杆调节,手柄转动一圈,矫正上轮仅下降1mm可作精细的调整。
4、厚板矫正机机高刚性机械结构,大马力的输出,可作高速稳定的送料,提升生产效率,延长设备使用年限。
5、整平轮为上下同步传动,避免表面刮伤和压伤
6、采用日本电滚接触挚及电子零件,故障少,寿命长。
厚板整平机技术参数
型 式 |
HCL—150 |
HCL—200 |
HCL—300 |
HCL—400 |
HCL—500 |
HCL—600 |
HCL—800 |
HCL—150A |
HCL—200A |
HCL—300A |
HCL—400A |
HCL—500A |
HCL—600A |
HCL—800A |
|
宽 度mm |
150 |
200 |
300 |
400 |
500 |
600 |
800 |
材料厚度mm |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
0.5—4.5 |
1—6 |
1—6 |
1—6 |
1—6 |
1—6 |
1—6 |
1—6 |
|
矫正速度m/min |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
减速机 |
1:30 |
1:30 |
1:30 |
1:30 |
1:30 |
1:30 |
1:30 |
马达HP |
3 |
3 |
3 |
3 |
5 |
5 |
7.5 |
3 |
3 |
3 |
5 |
5 |
7.5 |
7.5 |
|
送料滚轮
|
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
Φ90×2 Φ117×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
Φ120×2 Φ145×2 |
|
矫正滚轮 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ72×7 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
Φ85×9 |
本公司是整平机专业生产厂家,可来图,来样及按客户要求定制,产品颜色可按客户指定

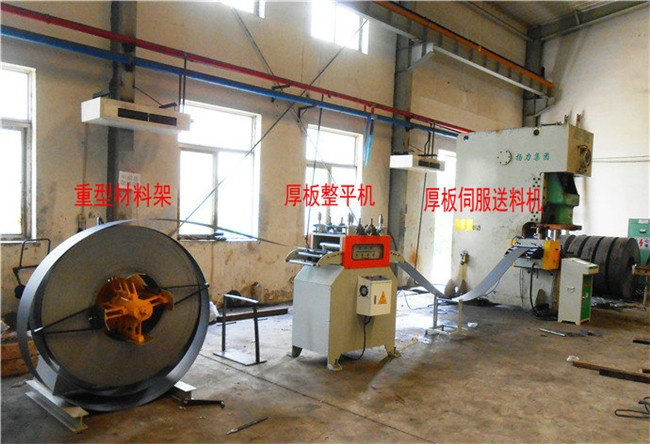

卷板厚料整平机生产线实例
分体款开卷机,整平机,NC伺服送料机配冲床自动冲压线视频
